SO120, 50W solární systém pro vzduchování 35l/ min, venturiho trubice

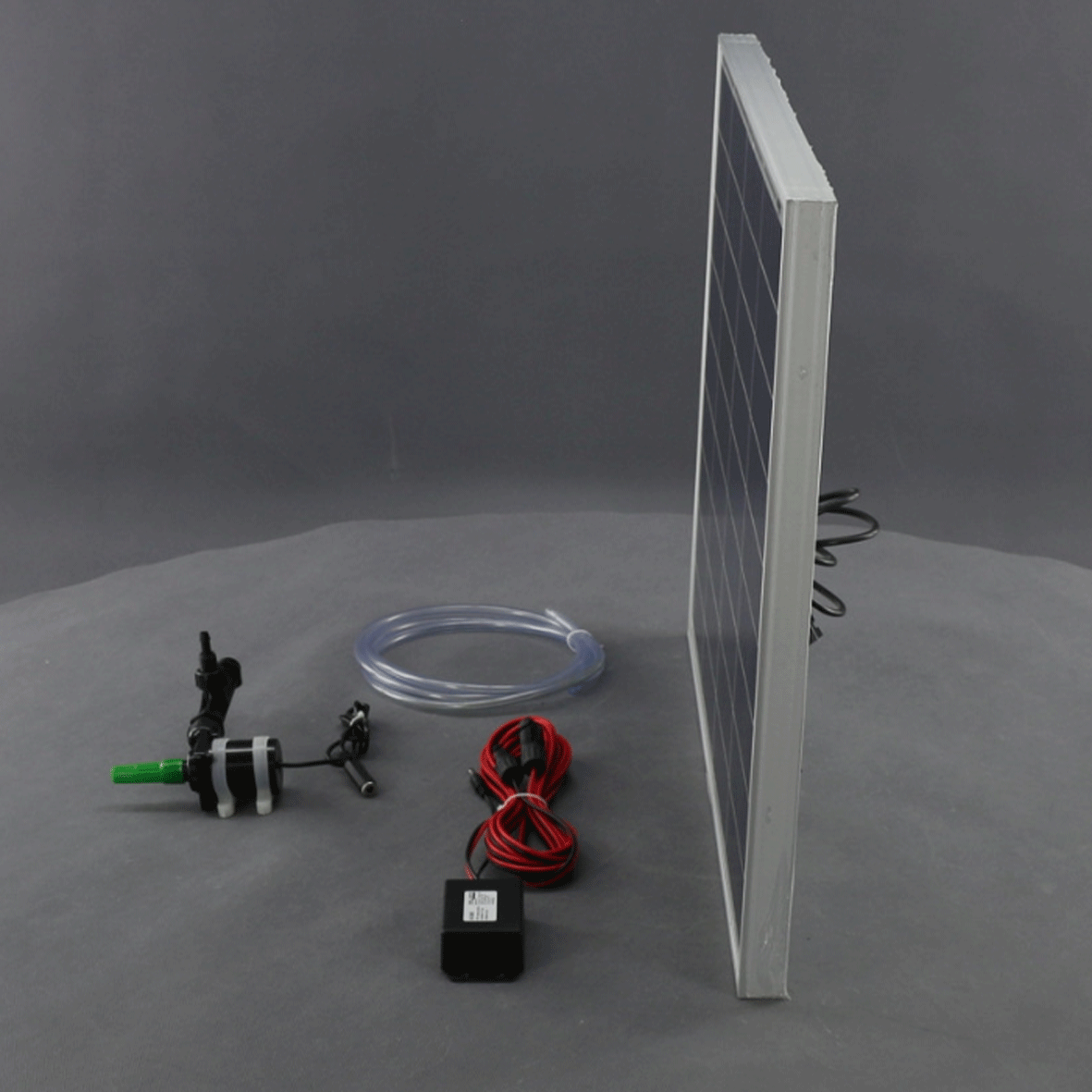

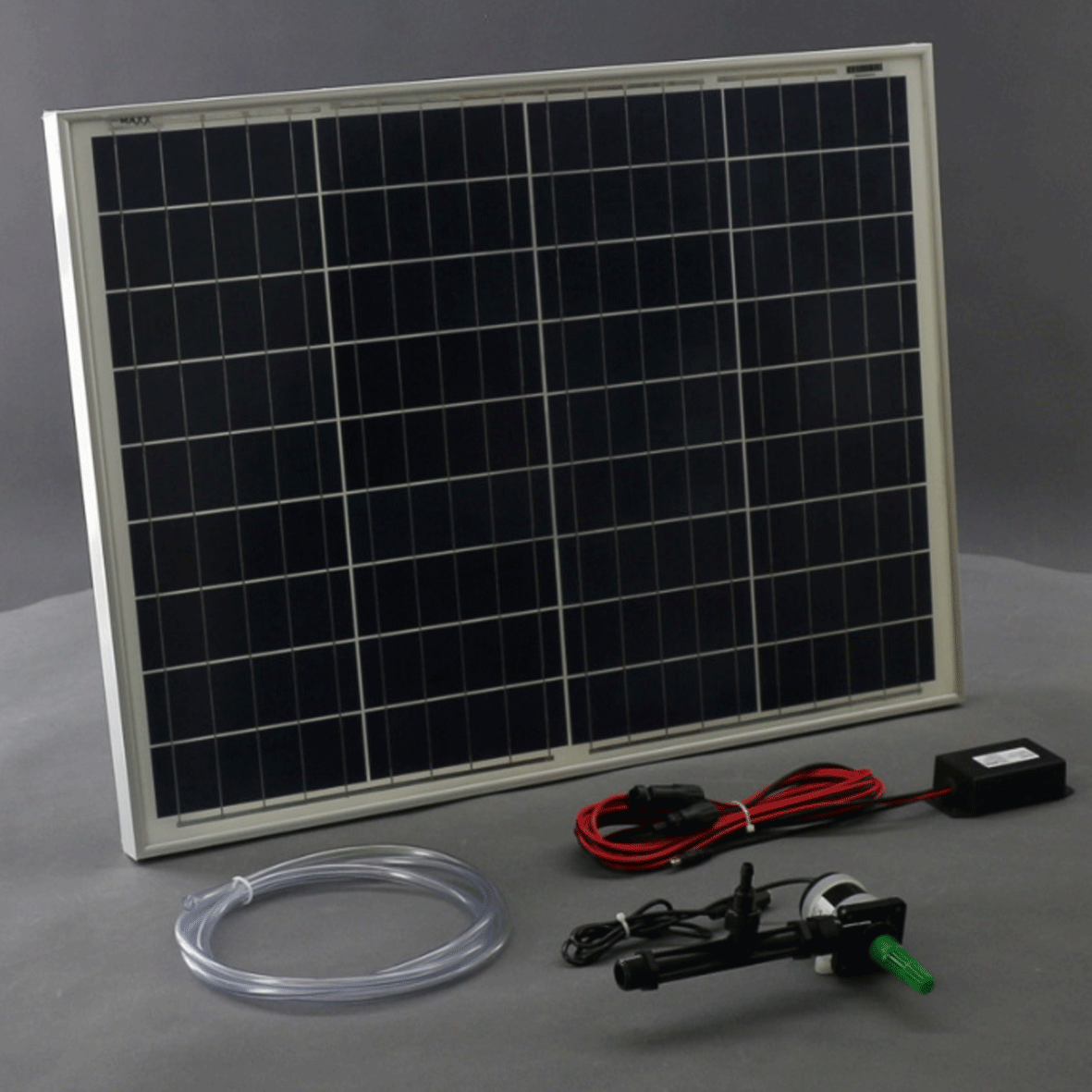

Kompletní solární systém pro vzduchování a okysličování vody vzduchem. Vzduchování začne pracovat při dopadu slunečního záření na solární fotovoltaický panel. Solární panely vyrábí elektrickou energii přeměnou přímo ze slunečního světla (více info na Wikipedia.cz). Solární panel je vyrobený z krystalického křemíku s maximálním výkonem 50W. Vzduchování probíhá pomocí vodního čerpadla a venturiho trubice. Venturiho trubice (více info na Wikipedia.cz) pomáhá obohacovat vodu vzduchem, pracuje na principu podtlaku, kdy protékající voda z čerpadla přisává atmosférický vzduch z hadičky, maximální výkon je 35 litrů/ minutu (2100 l/ hod). Čerpadlo je nízkoenergetické, s maximálním výkonem 7 litrů/ minutu (420 l/ hod), maximální hloubka ponoru čerpadla je 0,9 metru. Využití najde k čerpání čisté až mírně zkalené slané i sladké vody bez obsahu mechanických nečistot. Motor čerpadla nemá komutátor, rotor je magnetický s keramickým ložiskem, které je mazáno protékající kapalinou, je vhodné pro nepřetržitý chod. Napájecí kabel s měničem napětí pro připojení k solárnímu panelu o délce 5 metrů ukončený spojovacím konektorem. Kabel pro napájení čerpadla dlouhý 0,9 metru. Balení obsahuje nasávací hadičku o délce 5 metrů. Čerpadlo chrání proti

hrubým nečistotám filtr. Rám panelu má otvory pro možné přichycení. Odnímatelné silikonové držáky pro možné upevnění čerpadla. Celý systém pracuje s bezpečným napětím, nehrozí Vám tedy žádný úraz elektrickým proudem. Dlouhodobý a bezchybný provoz i za extrémních podmínek. Celoročně, bez dalších nákladů.

použití kompletního solárního vzduchovadla:

• solární provzdušňovač, provzdušňovadlo a čeření vody
  - solární vzduchování vzduchem/ kyslíkem pro jezírka, akvária, bazénky, řízkovnice a biotopy

  montáž solárního systému:
  solární fotovoltaický panel může být umístěn v interiéru nebo díky dostatečnému krytí ve venkovním prostředí, plocha panelu by měla být vystavena nejlépe na jižní stranu, kvůli největší možné intenzitě slunečního záření, ideální sklon pod jakým dopadá světlo na solární panel je v našich podmínkách 35°, solární panel dosáhne svého maximálního výkonu při slunečném počasí, konec nasávací hadičky musí být nad hladinou,






  technické údaje solárního vzduchování SO120:solární panel:

  typ článku - krystalický křemík
  výkon - maximálně 50W
  velikost - délka 680, šířka 510, výška 30mm (velikost panelů se může mírně lišit)
  rám - dural
  ochrana - krycí sklo
  možnost přichycení - otvory na rámu
  pracovní teplota -40° až +85°C
  krytí - IP65

  venturiho trubice:
  výkon - maximálně 35 litrů/ minutu (2100 litrů/ hodinu)

  ponorné čerpadlo:
  výkon - maximálně 7,16 litrů/ minutu (430 litrů/ hodinu)
  hloubka ponoru - maximálně 0,9 metr
  sání - sací koš, filtr hrubý
  použití - sladká/ slaná voda bez mechanických nečistot
  typ čerpadla - 1 stupňové
  bezkomutátorový motor - ano
  doba použití - nepřetržitá
  teplota kapaliny - maximálně +60°C
  ochranu proti chodu na sucho - ne (mazáno protékající kapalinou)
  hlučnost - 32dB
  životnost - 20 000 hodin
  držák - 2x silikonový
  připojení - kabel ukončený konektorem cca. 0,9 metru
  velikost - délka 81, šířka 48, výška 63mm

  regulace napětí - DC/ DC Step-up měnič, frekvenční regulace
  vzduchovací hadice - PVC, vnitřní průměr 9mm, délka cca. 5 metrů
  připojení - kabel ukončený konektory 5 metrů
  pracovní teplota -20° až +70°C
  pracovní vlhkost - 0% až 90%RH (nekondenzační)
  skladovací teplota - 0° až +45°C
  váha celková - 4200 gramů
  RoHS



Parametry

napětí druh

DC stejnosměrné

připojení

kabel s konektorem

montáž

na plochu

materiál

PVC

materiál (2)

sklo/ kov

solární panel výkon

50 W

další vlastnost

5 metrů PVC hadice

další vlastnost (2)

35 litrů/ minutu, venturiho trubice

teplota pracovní

-20 °C - +70 °C

celková váha

4 200 g

délka

570 mm

šířka

540 mm

výška

50 mm

• Žádné zanášení: Klasické vzduchovací kameny se časem ucpou řasami a vodním kamenem, což u Venturiho trubice nehrozí.
• Lepší promíchávání: Kyslík se do vody dostává ve formě mikro-bublinek pod tlakem, což zvyšuje efektivitu jeho rozpouštění.
• Cirkulace: Zařízení vodu nejen okysličuje, ale zároveň ji v jezírku aktivně pohání. [1, 2, 3, 4]

• Hloubka ponoru: U modelu SO120 je maximální hloubka ponoru čerpadla 0,9 metru.

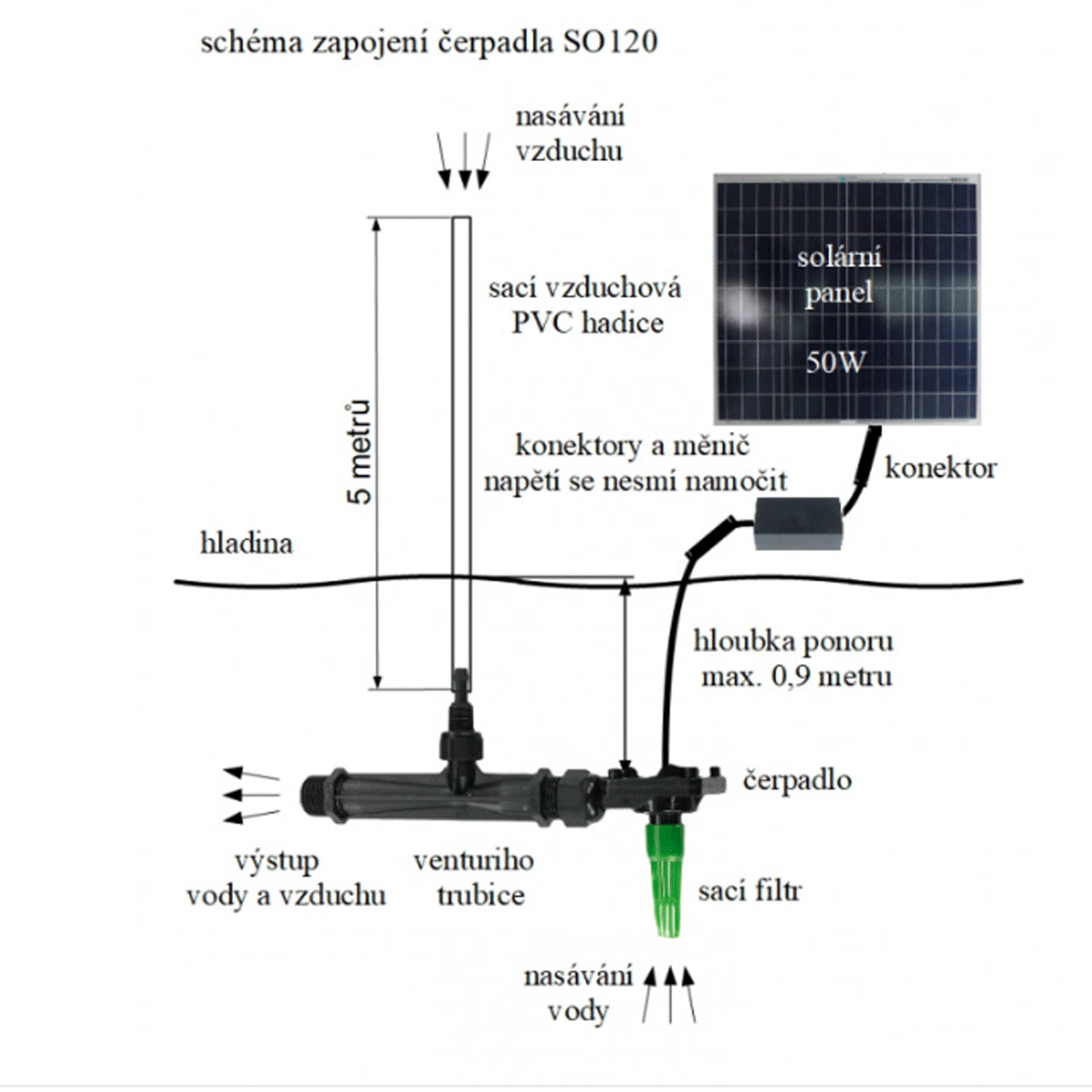

• Přívod vzduchu: Samotná Venturiho trubice je součástí čerpadla, ale vede z ní vzduchová PVC hadička (5 m), která musí zůstat nad hladinou, aby mohla nasávat atmosférický vzduch. [1, 2]

• Doporučení: Umístěte čerpadlo o něco výše nade dno (např. na plochou cihlu), aby nenasávalo usazený kal, nebo ho vložte do ochranného síťovaného koše (předfiltru). [1]

• Solární kabel: Standardně má délku 5 metrů a je ukončen konektorem. Lze jej prodloužit, ale doporučuje se použít dostatečný průřez vodiče, aby nedocházelo ke ztrátám napětí. [1]
• Vzduchová hadice: 5metrovou PVC hadici pro přisávání vzduchu lze zkrátit podle potřeby. Výrazné prodlužování se nedoporučuje, protože stoupající odpor v dlouhé hadici by mohl snížit množství nasávaného vzduchu. [1]
