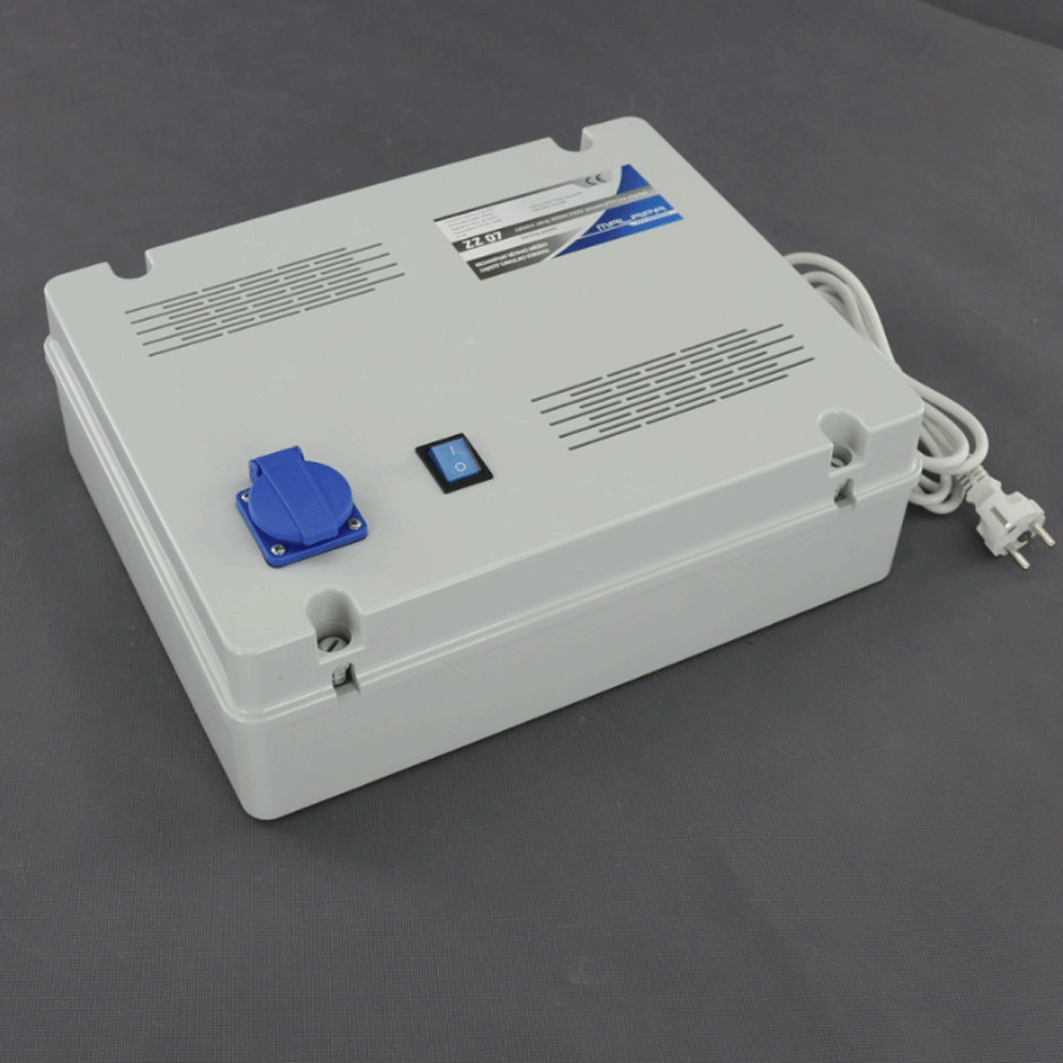

ZZ07, záložní zdroj 230 V, 300 W s aku 12 V, na plochu

Kompletní záložní UPS zdroj se sinusovým měničem napětí a integrovaným akumulátorem určený pro automatické nouzové napájení Záložní zdroj se sinusovým měničem napětí a integrovaným akumulátorem určený pro automatické nouzové napájení spotřebičů 230 V při výpadku elektrické energie. Umožňuje automatické přepnutí na bateriové napájení, vytváří čisté sinusové napětí vhodné i pro citlivou elektroniku a představuje spolehlivou alternativu ke klasickým UPS zdrojům. Lze využít pro zálohování kotle, zálohování čerpadla, síťových zařízení, zabezpečovacích systémů i dalších spotřebičů vyžadujících nepřerušený provoz.
Když je elektrická síť v provozu je spotřebič napájen ze sítě, při přerušení napájení ze sítě je spotřebič napájen ze záložního zdroje, dokud se zpět neobnoví dodávka ze sítě. S obnovením elektriky ze sítě začne také dobíjení akumulátoru.
Měnič napětí vyrobí z napětí akumulátoru napětí pro spotřebiče 230 V AC. Výstupní napětí 230 V AC. Zátěž (spotřebič) až 300 W s krátkým přetížením 450 W (50 %). Konstrukce přístroje vyrábí napětí s naprosto čistou sinusovkou, je tedy stejné jako v každé zásuvce u vás doma. Zvládá jak indukční, tak odporové zátěže.Rychlost provozu z akumulátoru až 3 s. Nabíječku lze provozovat i samostatně.
Hlavní vypínač s LED indikací. Akustická indikace. Vnitřní ochrany (podpětí, přetížení, přepólování).
Elektronická pulzní PWM nabíječka. Proud až 5 A. Napětí systému 12 V DC.
Akumulátor je bezúdržbový VRLA, AGM. Pracovní napětí 12 V DC. Kapacita 12 Ah (2× 12 Ah paralelně zapojené).
Přívodní napájecí kabel ukončený vidlicí dlouhý 3 m. Pro připojení spotřebiče 1× zásuvka. Nucené chlazení ventilátorem. Montáž na plochu.
Myslete prosím, že spotřebiče s indukční zátěží (motory, spínané zdroje, výbojky...) vyžadují při startu krátkou dobu více proudu (2× až 10×) než klasická odporová zátěž stejného příkonu (např. žárovka, přímotop).

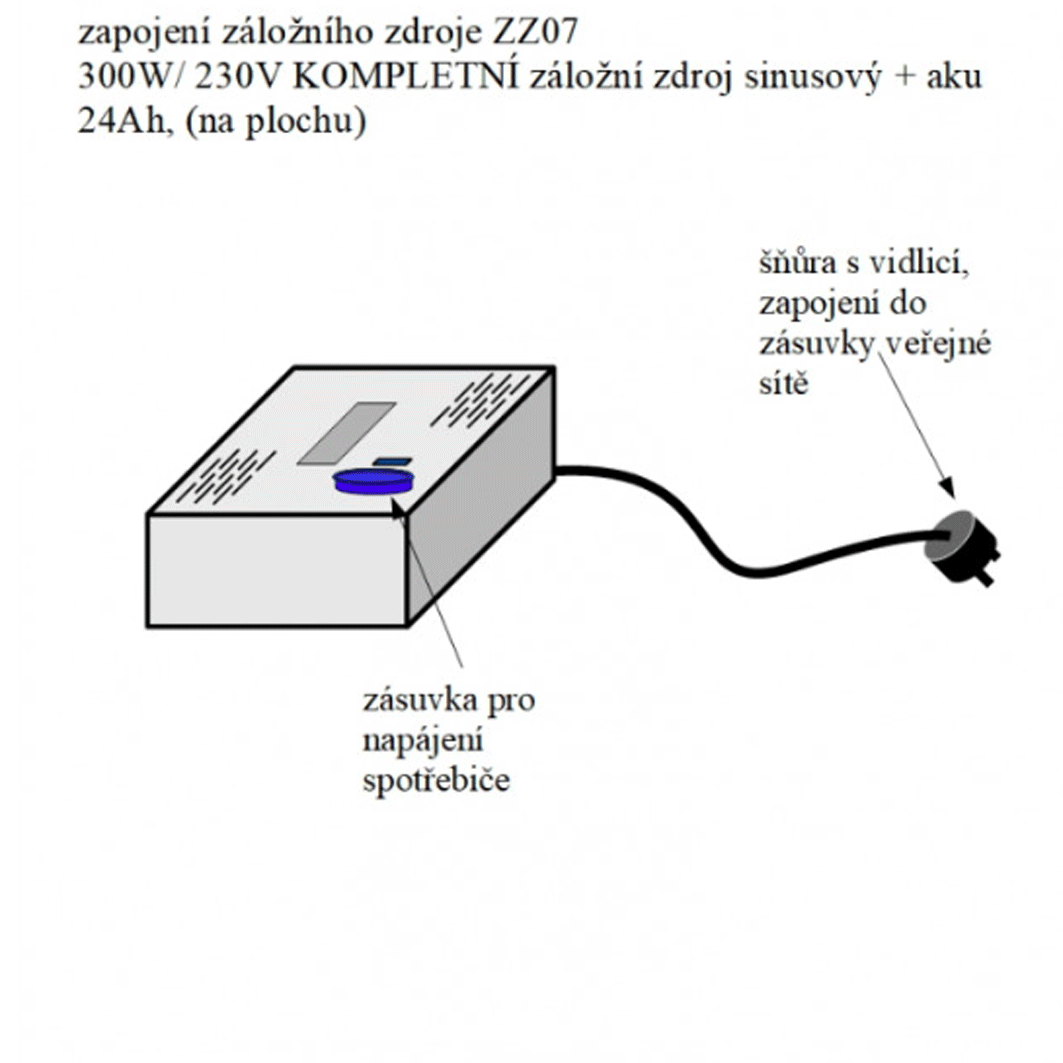

Ve fotogalerii produktu najdete schéma zapojení, tabulku doby zálohy výrobku.

Technické údaje ZZ07:

provoz - Off-line (VFD)
napětí akumulátoru - 12 V DC
napětí sít - 230 V AC
frekvence sít - 50 Hz (45 až 65 Hz)
výstupní napětí - 230 V AC, ± 10 %
výstupní frekvence - 50 Hz, ± 5 Hz
výstupní zátěž - až 300 W (1,3 A)
výstupní zátěž krátkodobě - 50 %, 450 W (1,9 A)
výstupní zdánlivý výkon - 500 VA
výstupní napětí druh - čistá sinusovka
rychlost přepojení - až 3 s
typ zátěže (spotřebiče) - kapacitní, indukční, odporová
příkon - až 7 W
vypínač hlavní - s LED indikací
indikace akustická - ano
ochrana - přepětí, podpětí, přetížení
nízké vstupní napětí - indikace akustická 10 V DC, ± 0,5 V DC
odpojení výstup (zátěž) - 9,5 V DC, ± 0,5 V DC
chlazení - nucené
výstup 230 V - 1× zásuvka
přívodní kabel ukončený vidlicí - 3 m
rozměry záložního zdroje - délka 400 mm, šířka 320 mm, výška 130 mm
montáž - na plochu

nabíječka:
regulace nabíjení - elektronická pulzní PWM
pulzní omezování napětí - 13,8 V DC, ± 0,5 V
proud - až 5 A

akumulátor:
napětí systému - 12 V DC
kapacita - 24 Ah (2× 12 Ah paralelně zapojené)
druh akumulátoru - olověný (Pb) uzavřený bezúdržbový gelový VRLA, AGM

rozměry - délka 400 mm, šířka 320 mm, výška 130 mm
montáž - na plochu
pracovní teplota - -20 až +60 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
skladovací teplota - 0 až +45 °C
celková váha - 11 000 g
krytí - IP30
materiál - ABS
RoHS

• Odpověď: Ne, nemusíte. Záložní zdroj ZZ07 má již přímo ve svém těle zabudované dva bezúdržbové gelové akumulátory typu AGM s celkovou kapacitou 24 Ah. Jedná se o hotové zařízení připravené k okamžitému zapojení.

• Odpověď: Zdroj je určen pro spotřebiče s odporovou zátěží do příkonu 300 W (např. žárovky, topná tělesa v líhních) a pro oběhová čerpadla s příkonem do 100 W až 200 W. U motorů a čerpadel je nutné počítat s rezervou kvůli vysokému startovacímu proudu. Výstupní napětí má modifikovaný (trapézový) sinusový průběh.

• Odpověď: Přístroj pracuje plně automaticky. Jakmile se obnoví dodávka elektřiny z veřejné sítě, ZZ07 přepne připojený spotřebič zpět na síťové napájení a automaticky aktivuje vestavěnou 5A pulzní nabíječku, která vestavěné baterie bezpečně dobije na 100 %.
