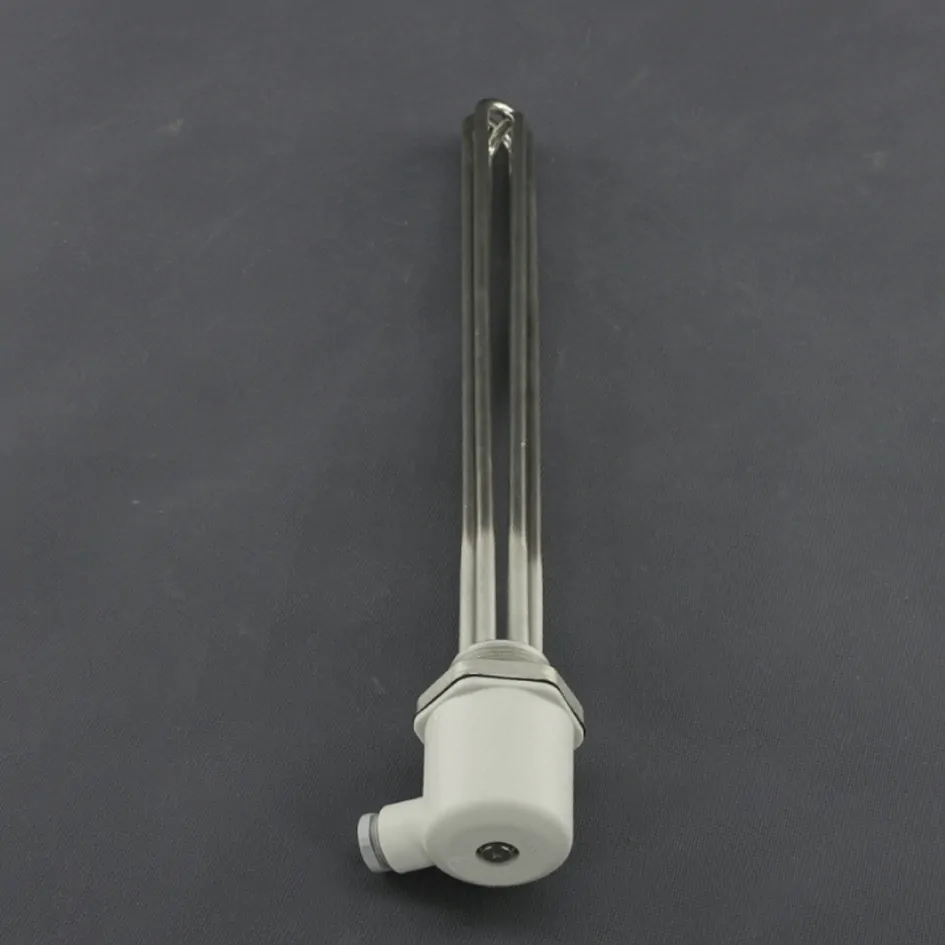

TF124 - 230V/ 6000W topná patrona, G6/4 palce, délka 425mm

TF124, 230V/ 6000W topná patrona, G6/4 palce, délka 425mm

Topné těleso ve formě patrony pro ohřívání vody, nebo jiných kapalin. Topná patrona je vyrobená pro napětí 230V s celkovým tepelným výkonem 6000W, skládá se ze 3 větví, každá větev má výkon 2000W.
Konstrukce topné patrony dovoluje její zašroubování do všech otvorů s G 1½" (6/4") závitem. Trubkový závit (více info na Wikipedia.cz). Plášť topné patrony je z mědi (Cu) s niklovou povrchovou úpravou (Ni). Topný element je vyrobený z niklu (Ni) a chromu (Cr). Topné články je možné mezi sebou sériově nebo paralelně zapojit pro dosažení pracovního napětí nebo výkonu. Topná patrona je vhodná pro uzavřené, nebo otevřené zařízení, pro stojaté i nuceně proudící oběhové systémy. Topnou patronu můžete zašroubovat do stávajících systémů jako akumulačních nádrží, kombinovaných nádrží, zásobníků TV, kotle, bazénu, vysoušečů, nebo vlastně vyrobených konstrukcí. Topná patrona se dá napájet nejen elektrickou energií z veřejné sítě, ale i ze solárních fotovoltaických článků, vodní turbíny, větrné elektrárny...
S dostatečným odvodem tepla (chlazením) lze topnou patronu provozovat i bez regulace. Rovnoměrné rozložení teploty po celém povrchu s rychlým náběhem. Robustní konstrukce a odolný plášť předurčuje topnou patronu pro dlouhodobou životnost.

použití topné patrony na 230V:

•
  - ohřev nebo předehřívání kapalin o různé hustotě jako je voda, oleje, med, laky tuky
  - ohřev nebo předehřívání materiálů jako jsou plasty, pryž, kovy
  - ohřev nebo předehřívání plynů
  - ohřev nebo předehřívání potravin ve vodní lázni
  - ohřev otopové vody v koupelnovém žebříku, radiátoru
  - systémy kombinovaného vytápění
  - ohřev vody v bojleru
  - ohřev otopové vody v kotli, akumulační nádrži
  - ochrana zamrznutí nádrže, hladiny, jezírka, rybníku, sádky, biotopu
  - ochrana proti zámrazu pro napajedla, napáječky, udržení teploty potravy
  - vyhřívání bazénu, vířivky
  - ohřev nebo předehřívání pohonných hmot, oleje
  - expedice
  - gastronomie, zemědělství, chovatelství, průmysl, výroba, věda
  - speciální zařízení a konstrukce

  výhody:
  provoz na 230V, snížení nákladů, jednotlivé nebo kombinovaně zapojení v soustavě...

  montáž topné patrony:
  topná patrona se zašroubuje klíčem č. 65 do otvoru se závitem G 1½" (6/4"), napájecí kabel se připojí na svorkovnici pod krytkou patrony

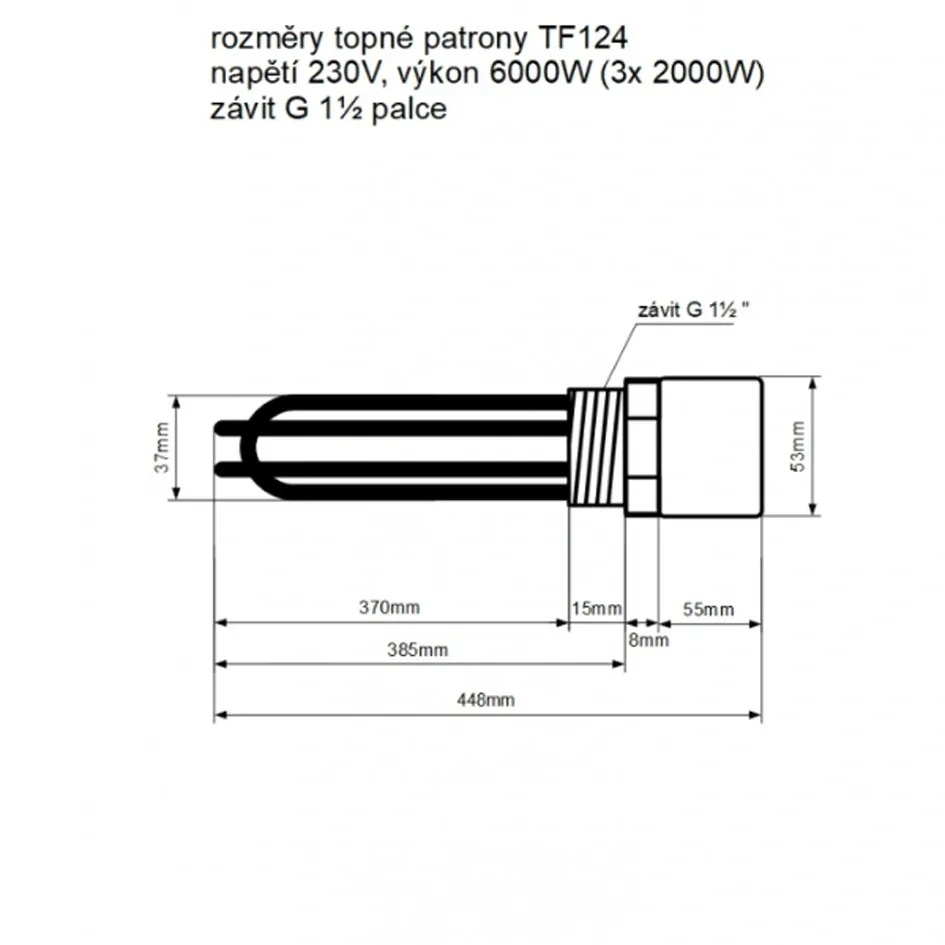

  rozměry topné patrony:
  rozměry topné patrony najdete ve fotogalerii produktu

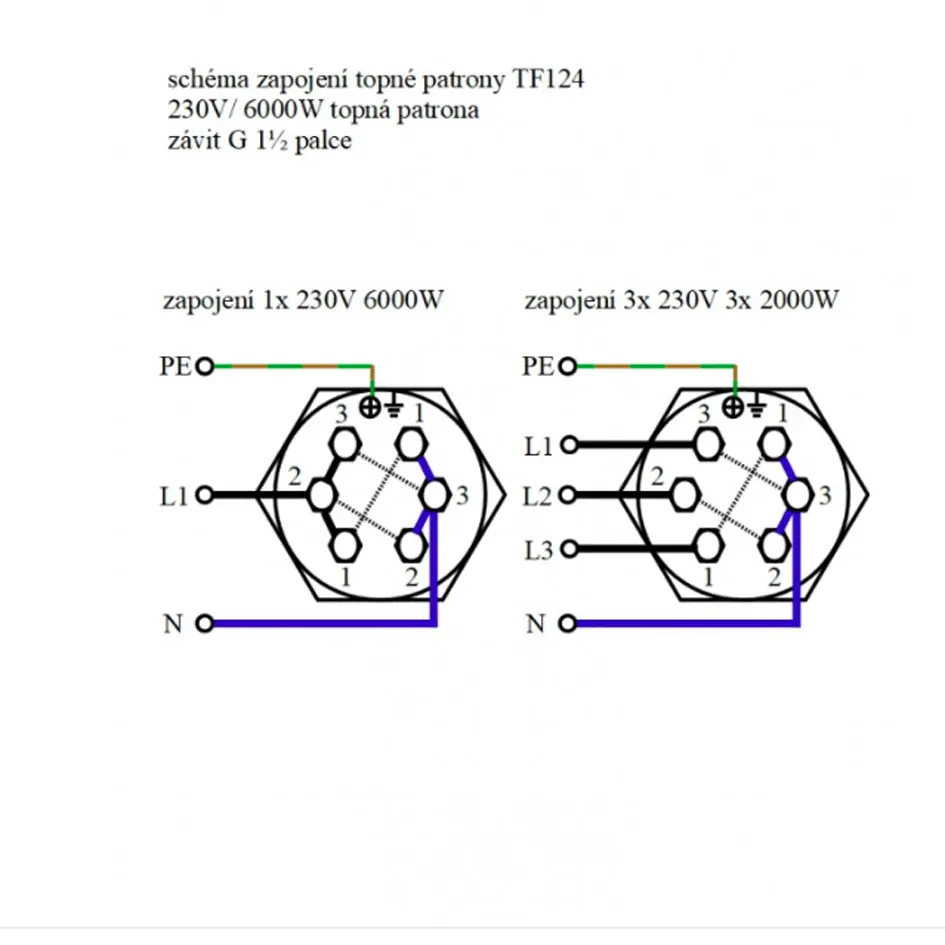

  schéma zapojení topné patrony:
  schéma zapojení topné patrony najdete ve fotogalerii produktu

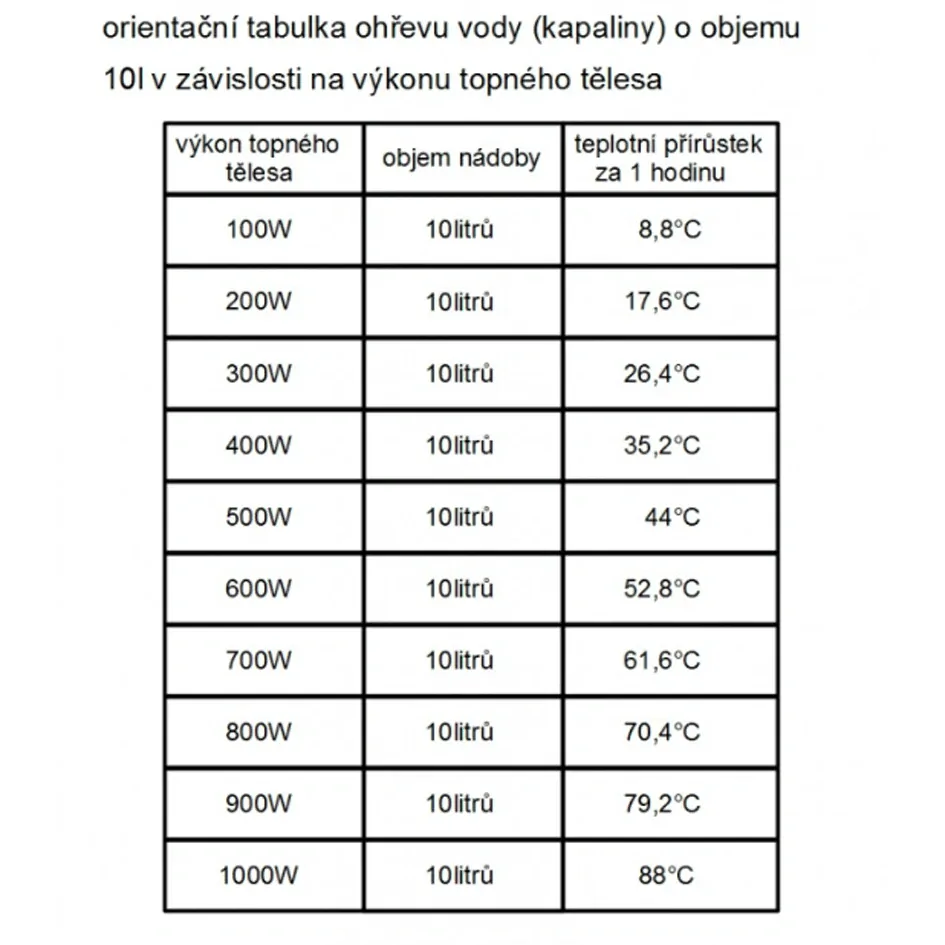

  orientační tabulka ohřevu vody (kapaliny):
  orientační tabulku ohřevu vody (kapaliny) v závislosti na výkonu topného tělesa najdete ve fotogalerii produktu

  na Vaše přání dodáme i jiné varianty, napište nám prosím:
  - topnou patronu na jiné napětí
  - topnou patronu s jiným výkonem
  - topnou patronu s jiným rozměrem





  technické údaje TF124:

  napětí - 230V AC DC (0V - 230V)
  výkon - 6000W (3x 2000W)
  proud - 26,08A (3x 8,69A)
  závit - G1½" (6/4") palec
  počet závitů - 11/" palec
  stoupání závitu - 2,309mm
  měrný výkon - max. 9,8W/ cm2
  ukončení - šestihranná hlavice (klíč č. 65)
  připojení - šroubové M5
  vývodka (na krytce) - PG13,5
  materiál pláště topné tyče, příruby - měď (Cu)/ povrch nikl (Ni)
  materiál topného elementu - slitina z niklu (Ni)/ chromu (Cr)
  pracovní teplota -40° až +200°C
  teplota pláště - max. +750°C
  krátkodobá teplota - max. +1200°C
  provozní tlak - maximálně 10bar
  prostředí - stojaté, nucené proudění systému
  délka celková - cca. 500mm
  délka topné části (se závitem) - cca. 425mm
  délka topné části (bez závitu) - cca. 405mm
  průměr topné části - cca. 37mm
  krytka - cca. průměr 60mm, délka 65mm
  krytí - IP54 (s krytkou)
  celková váha - 1030 gramů

• Omezení zásuvek: Běžné domácí zásuvky jsou jištěny maximálně 16 A, což dovoluje příkon do 3680 W. Tato patrona o výkonu 6000 W odebírá při 230 V proud přibližně 26 A. Musí být proto připojena na samostatně jištěný okruh s adekvátním průřezem kabeláže a odpovídajícím spínacím prvkem (např. stykačem).
  Jaký je přesný průměr závitu G6/4 palce v milimetrech?
• Rozměr závitu: Závit G6/4" (označovaný také jako G1 ½") je standardní instalatérský trubkový závit. Vnější průměr tohoto závitu činí přibližně 47,8 mm. Před nákupem si ověřte průměr montážního otvoru ve vaší akumulační nádrži či bojleru.
•
  Může být topná patrona TF124 provozována na sucho bez kapaliny?
• Provozní podmínky: Ne, toto topné těleso je konstruováno výhradně jako ponorné. Provoz na sucho (mimo kapalinu) způsobí okamžité přehřátí, destrukci topné spirály a nevratné poškození patrony. Vždy se ujistěte, že je celá aktivní délka 425 mm zcela zaplavená vodou.
