TF114, 48V/ 1200W topná patrona, G6/4" palce, délka 226mm

TF114, 48V/ 1200W topná patrona, G6/4" palce, délka 226mm

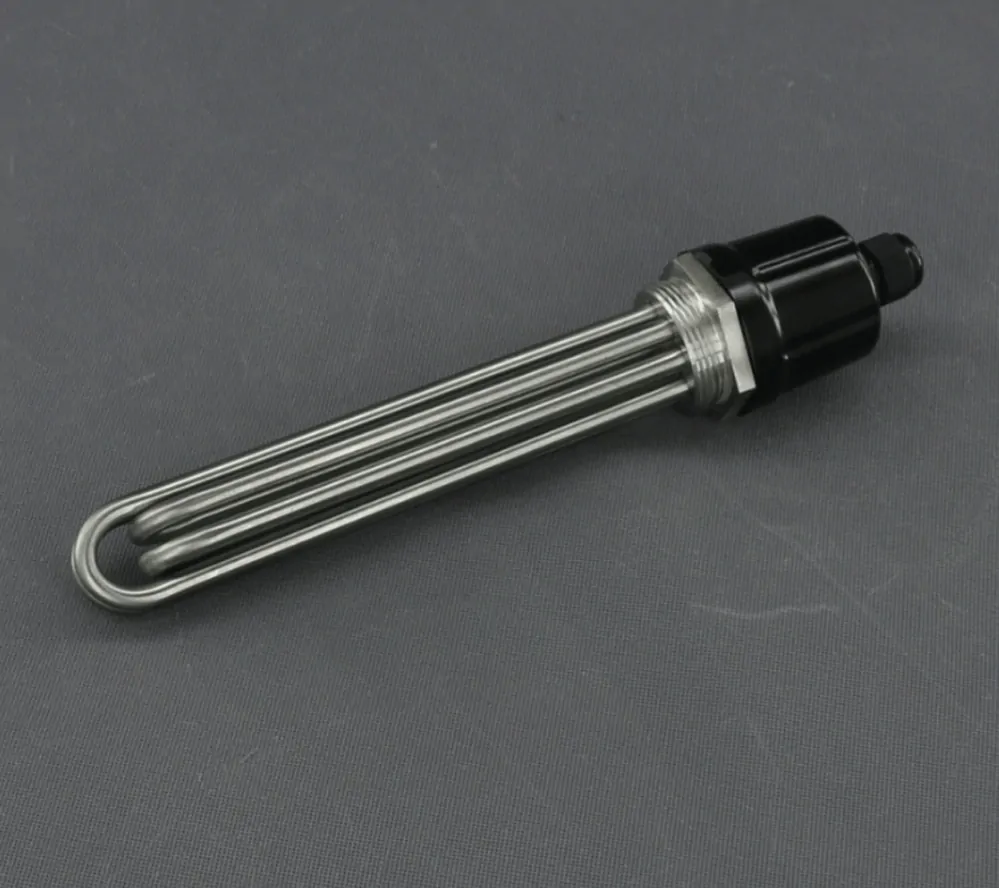

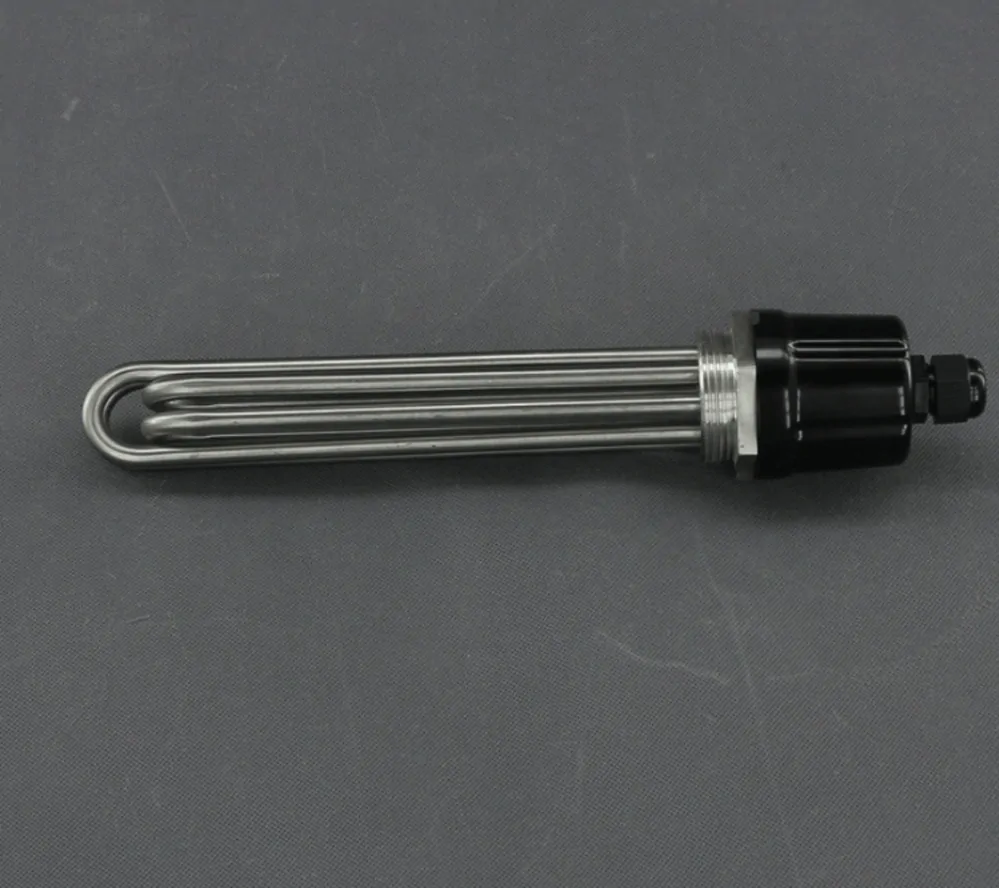

Topné těleso ve formě patrony pro ohřívání vody, nebo jiných kapalin. Topná patrona je vyrobená pro bezpečné napětí 48V s celkovým tepelným výkonem 1200W, skládá se ze 4 větví, které jsou mezi sebou 2x sériově propojené, každá větev má výkon 600W. Konstrukce topné patrony dovoluje její zašroubování do všech otvorů s G 1½" (6/4") závitem. Trubkový závit (více info na Wikipedia.cz). Plášť topné patrony je z mědi (Cu) s niklovou povrchovou úpravou (Ni). Topný element je vyrobený z niklu (Ni) a chromu (Cr). Topné články je možné mezi sebou sériově nebo paralelně zapojit pro dosažení pracovního napětí nebo výkonu. Topná patrona je vhodná pro uzavřené, nebo otevřené zařízení, pro stojaté i nuceně proudící oběhové systémy. Topnou patronu můžete zašroubovat do stávajících systémů jako akumulačních nádrží, kombinovaných nádrží, zásobníků TV, kotle, bazénu, vysoušečů, nebo vlastně vyrobených konstrukcí. Topná patrona se dá napájet nejen elektrickou energií z veřejné sítě, ale i ze solárních fotovoltaických článků, vodní turbíny, větrné elektrárny...
S dostatečným odvodem tepla (chlazením) lze topnou patronu provozovat i bez regulace. Rovnoměrné rozložení teploty po celém povrchu s rychlým náběhem. Robustní konstrukce a odolný plášť předurčuje topnou patronu pro dlouhodobou životnost.

použití topné patrony na 48V:
- ohřev nebo předehřívání kapalin o různé hustotě jako je voda, oleje, med, laky tuky
- ohřev nebo předehřívání materiálů jako jsou plasty, pryž, kovy
- ohřev nebo předehřívání plynů
- ohřev nebo předehřívání potravin ve vodní lázni
- ohřev otopové vody v koupelnovém žebříku, radiátoru
- systémy kombinovaného vytápění
- ohřev vody v bojleru
- ohřev otopové vody v kotli, akumulační nádrži
- ochrana zamrznutí nádrže, hladiny, jezírka, rybníku, sádky, biotopu
- ochrana proti zámrazu pro napajedla, napáječky, udržení teploty potravy
- vyhřívání bazénu, vířivky
- ohřev nebo předehřívání pohonných hmot, oleje
- expedice
- gastronomie, zemědělství, chovatelství, průmysl, výroba, věda
- speciální zařízení a konstrukce

výhody:
provoz bezpečným napětím, široký rozsah napájení, snížení nákladů, jednotlivé nebo kombinovaně zapojení v soustavě...

montáž topné patrony:
topná patrona se zašroubuje klíčem č. 55 do otvoru se závitem G 1½" (6/4"), napájecí kabel se připojí na svorkovnici pod krytkou patrony

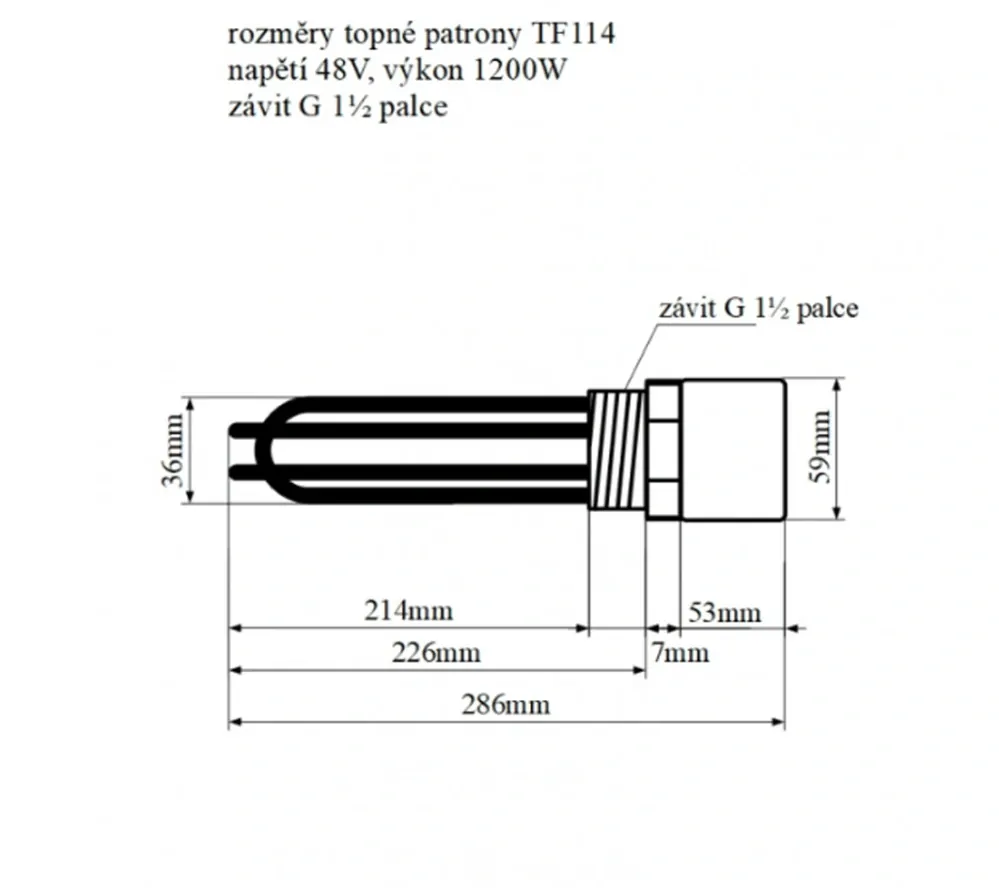

rozměry topné patrony:
rozměry topné patrony najdete ve fotogalerii produktu

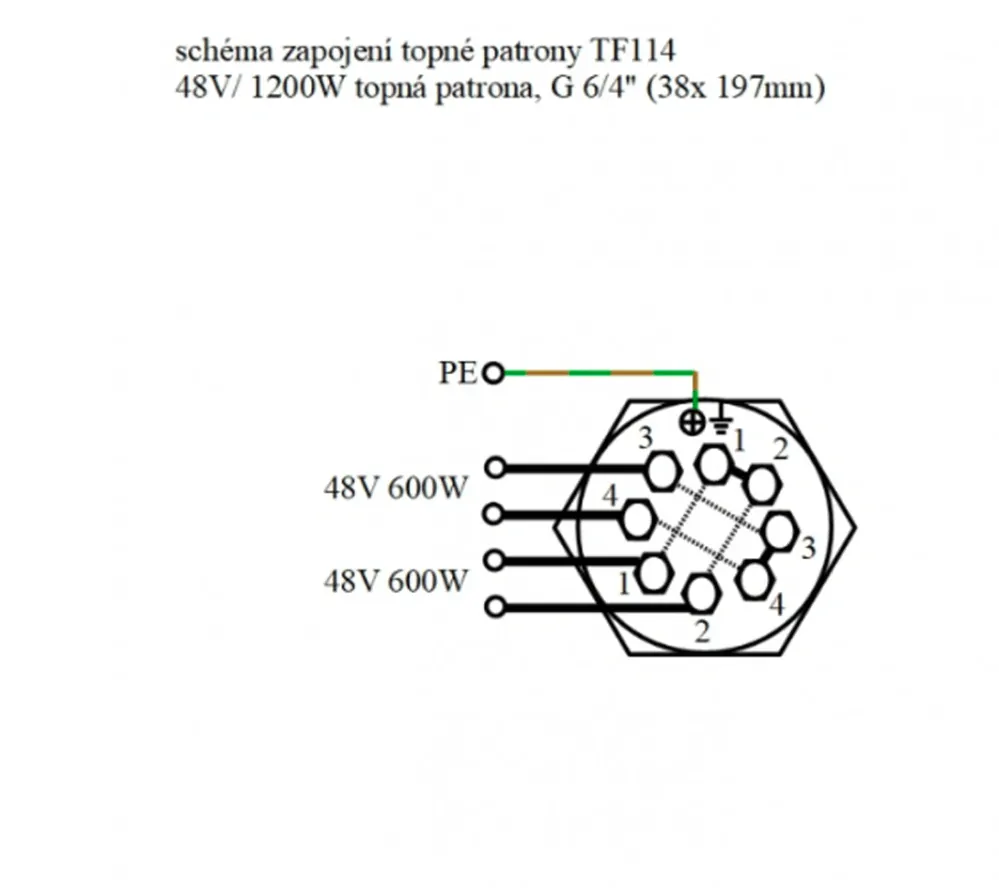

schéma zapojení topné patrony:
schéma zapojení topné patrony najdete ve fotogalerii produktu

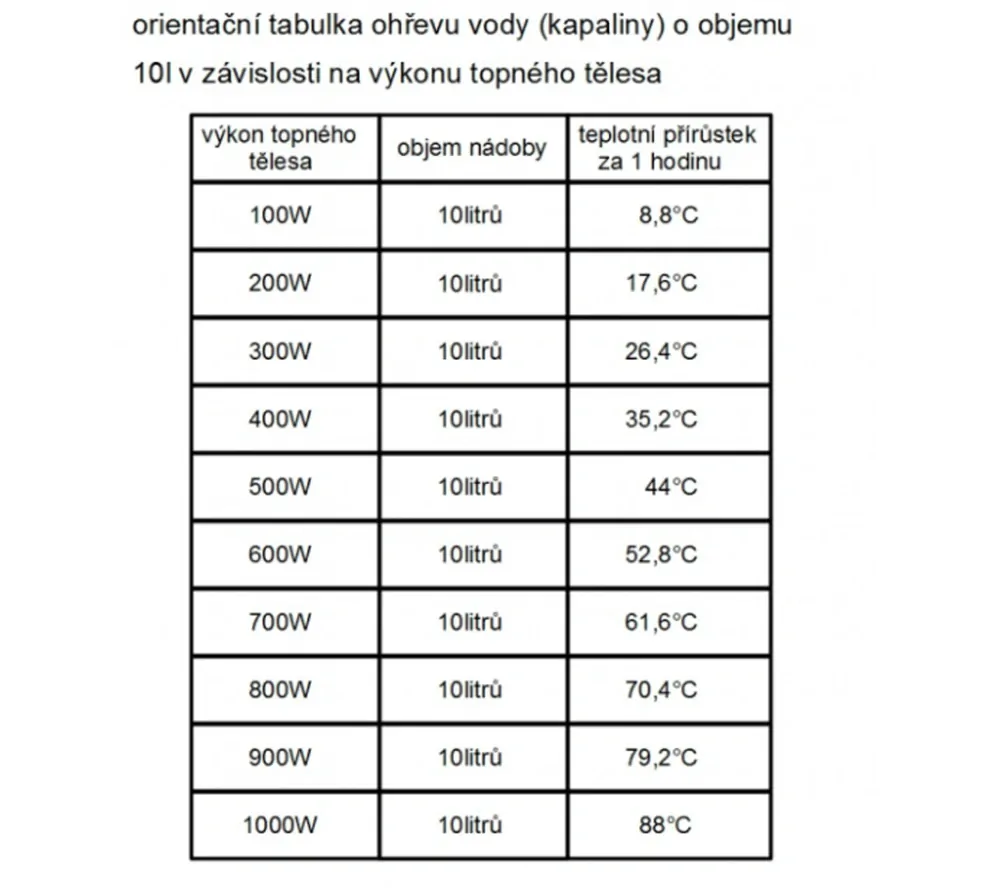

orientační tabulka ohřevu vody (kapaliny):
orientační tabulku ohřevu vody (kapaliny) v závislosti na výkonu topného tělesa najdete ve fotogalerii produktu

na Vaše přání dodáme i jiné varianty, napište nám prosím:
- topnou patronu na jiné napětí
- topnou patronu s jiným výkonem
- topnou patronu s jiným rozměrem




technické údaje TF114:
napětí - 48V AC DC (0V - 55V)
výkon - 1200W (2x 600W)
proud - 25A (2x 12,5A)
závit - G1½" (6/4") palec
počet závitů - 11/" palec
stoupání závitu - 2,309mm
měrný výkon - max. 3,5W/ cm2
ukončení - šestihranná hlavice (klíč č. 55)
připojení - šroubové M5
vývodka (na krytce) - PG13,5
materiál pláště topné tyče, příruby - měď (Cu)/ povrch nikl (Ni)
materiál topného elementu - slitina z niklu (Ni)/ chromu (Cr)
pracovní teplota -40° až +200°C
teplota pláště - max. +750°C
krátkodobá teplota - max. +1200°C
provozní tlak - maximálně 10bar
prostředí - stojaté, nucené proudění systému
délka celková - cca. 286mm (bez průchodky)
délka topné části (se závitem) - cca. 226mm
délka topné části (bez závitu) - cca. 214mm
průměr topné části - cca. 36mm
krytka - cca. průměr 59mm, délka 53mm
krytí - IP54 (s krytkou)
celková váha - 850 gramů
