SO143 - solární automatická vodárna 25l/ min, výtlak do 86m

SO143, solární automatická vodárna 25l/ min, výtlak do 86m
Solární automatická vodárna, která není závislá na dodávce elektrické energie ze sítě. Solární panely vyrábí elektrickou energii přeměnou přímo ze slunečního světla (více info na Wikipedia.cz). Tato solární vodárna je hlavně určené pro dodávku vody do vodovodního rozvodu pod tlakem, ponorné nerezové vřetenové čerpadlo pracuje s napětím 230V. Solární vodárna je vhodná k zásobování vodou na chalupách, chatách, napájení zvířat, na zalévání zahrad, skleníků, mytí apod. Využití najde k čerpání čisté až mírně zkalené vody bez obsahu mechanických látek (maximálně 0,5mm). Automatická solární vodárna obsahuje solární fotovoltaický panel pro výrobu elektřiny, solární regulátor vyrobenou elektřinu šetrně ukládá do 12V akumulátoru. Uložená elektrická energie napájí sinusový měnič, který vyrobí z 12V přesně to samé napětí, které máte v zásuvce, tímto napětím napájíme ponorné čerpadlo na 230V. Toto ponorné nerezové vřetenové čerpadlo jsme zvolili, kvůli jeho rozměrům, které umožňují použití i ve vrtaných studních, jeho vnější průměr je 75mm. Čerpadlo má maximální průtok vody 25 litrů/ minutu (1500l/ hod), výtlak až do výšky 86 metrů, maximální ponor čerpadla 80 metrů. O správný nepřetržitý vodovodní tlak se stará nastavitelný tlakový spínač 2 bar až 3,5bar, zapne ponorné čerpadlo při úbytku tlaku (otevření kohoutku) a naopak při natlakování soustavy (zavření kohoutku) vypne ponorné čerpadlo. Součástí je i expanzní nádoba o objemu 25 litrů pro plynulejší dodávku vody, chrání vodovodní řad proti tlakovým rázům. Pro kontrolu tlaku vody slouží připojený manometr. V soustavě je samozřejmě použitá zpětná klapka. Řídící elektronika sepne celou elektroniku až při poklesu tlaku, tím se podstatně sníží spotřeba elektrické energie z akumulátoru. Solární vodárna je vybavená 1 kulovým kohoutem s výstupem na hadici 1" (25mm). Spojení mezi čerpadlem a tlakovou nádobou se spínačem je také připravené pro hadici 1" (25mm). Trubkový závit (více info na Wikipedia.cz). kabel mezi solárním panelem a regulátorem je dlouhý 5 metrů, ukončený solárními konektory. Kabel 230V mezi tlakovým spínačem a měničem je dlouhý 1,5 metrů, ukončený zásuvkou. Kabel ovládací mezi tlakovým spínačem a měničem je dlouhý 1,5 metrů, ukončený konektorem. Kabel mezi solárním regulátorem a akumulátorem je dlouhý 2 metry, ukončený oky. Kabel mezi měničem napětí a akumulátorem je dlouhý 0,5 metru. Akumulátor s kapacitou 100Ah je bezúdržbový a může být provozován v jakékoliv pracovní poloze.
Solární vodárna je schopná na nabitý akumulátor napájet čerpadlo po dobu až 1,5 hodin, kdy přečerpá maximální množství 2250 litrů kapaliny (při 1500 litrů/ hodinu). Solární panel se svým výkonem plně nabije nabízený bezúdržbový akumulátor cca. za 20 hodin (slunečných). Ponorné čerpadlo má doporučený počet startů 30 za hodinu. Závěsná šňůra pro čerpadlo je součástí balení. Vodárna má celou řadu ochran jako např. ochrana proti přehřátí v čerpadle, ochrana před nízkým napětím, přetížením, přehřátím v měniči napětí... Solární automatická vodárna je hned připravená k použití, nic nepoteče vše je odzkoušené, jednoduchá montáž a provoz. Celoročně, bez dalších nákladů.

použití čerpadla:
ponorné čerpadlo do vrtu, studny, řeky, rybníku pro čerpání čisté a mírně zkalené vody, zásobování vodou na chalupách, napájení zvířat, chatách, kempy, zalévání, mytí...

montáž vodárny:
čerpadlo je určené pro použití pod hladinou, čerpadlo a potrubí je nutné chránit před mrazem, čerpadlo nesmí být zavěšeno na přívodním kabelu (závěsná šňůra v balení), čerpadlo má středové sání, solární fotovoltaický panel může být umístěn v interiéru nebo díky dostatečnému krytí ve venkovním prostředí, plocha panelu by měla být vystavena na jižní stranu, kvůli největší možné intenzitě slunečního záření, ideální sklon pod jakým dopadá světlo na solární panel je v našich podmínkách 35°

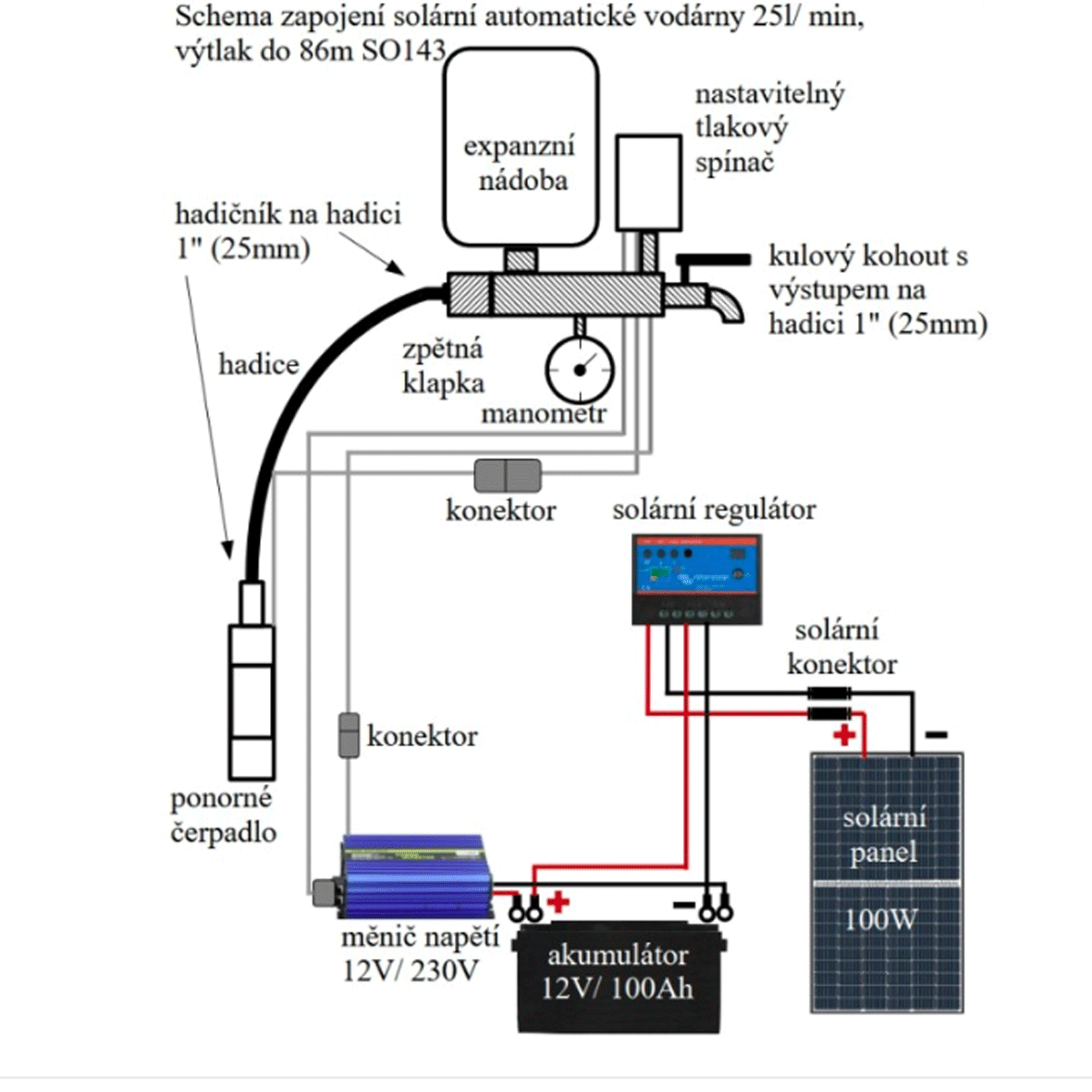

schéma zapojení solární vodárny:
schéma zapojení solární vodárny najdete ve fotogalerii produktu

na Vaše přání dodáme i jiné varianty, napište nám prosím:
- solární panely s jiným výkonem
- úprava kabeláže
- jinou kapacitu akumulátoru
- jiný typ čerpadla




technické údaje automatické solární vodárny SO143:
čerpadlo:
napájecí napětí - 230V AC, 50Hz
konstrukce - ponorné, vřetenové, střední sání
elektrický příkon - 400W až 600W

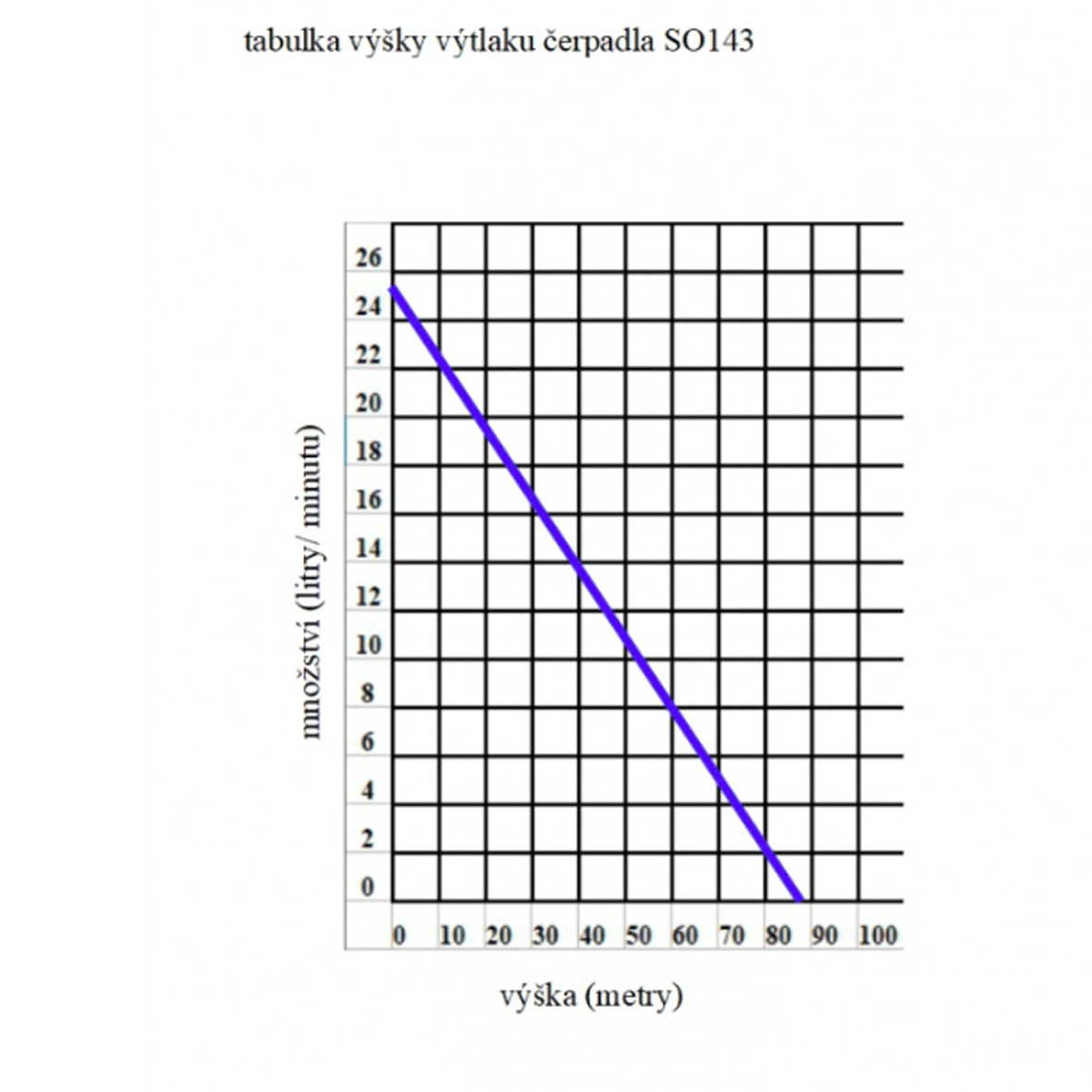

výtlak - maximálně 86 metrů
ponor pod hladinou - maximálně 80 metrů
průtok - maximálně 1500 litrů/ hodinu (25 litrů/ minutu)
přípojka na hadici - 1" (25mm)
přívodní šňůra ukončená vidlicí - 15 metrů
ochrana - tepelná
tekutina - voda čistá, mírně zkalená
rozměr pevných částic v kapalině - maximálně 0,5mm
teplota čerpané kapaliny - +3° až +35°C
provozní režim - maximálně 30 startů za hodinu
materiál tělesa - nerez
velikost - průměr 75, výška 545mm
váha - 6000 gramů

tlaková expanzní nádoba:
objem - 25 litrů
vak - pryžový s ventilkem na připouštění vzduchu
materiál - ocel, nerez
montáž - horizontální/ vertikální
velikost - průměr 280, výška 300mm

tlakový spínač:
tlak - nastavitelný 2 bar až 3,5 bar (0,20 MPa až 0,35 MPa)
výstup pro čerpadlo - kabel 1,5 metru ukončeno zásuvkou
vstup pro napájení - kabel 1,5 metru ukončeno vidlicí
materiál - plast, kov
krytí - IP44

měnič napětí 12V/ 230V:
výstup - 230V AC, 50Hz
napětí - čistá sinusovka
výkon - maximálně 1000W
akustická signalizace - ano
ochrany - ano
krytí - IP30

solární regulátor:
regulace nabíjení - elektronická pulzní nabíječka PWM
zobrazení - LCD displej
zobrazení - napětí baterie a solárních panelů (V), chyby...
ovládací tlačítko - 3x
ochrana vstup z akumulátoru - přepětí, podpětí
ochrana výstup chráněný z regulátoru- nadproudová (pojistka 10A), podpětí
ochrana vstup ze solárních panelů - přepětí
akumulátory napětí - 12V

řídicí elektronika pro ovládání čerpadla

solární panel:
typ článku - krystalický křemík
výkon - maximálně 100W
velikost - délka 1000, šířka 670, výška 35mm (velikost panelů se může mírně lišit)
rám - dural
ochrana - krycí sklo
pracovní teplota -40° až +85°C
krytí - IP65

akumulátor:
akumulátor typ - VRLA uzavřený bezúdržbový gelový olověný napětí akumulátoru - 12V
kapacita akumulátoru - 100Ah
velikost - 330x 175x 220mm

vodovodní rozvod:
vodovodní výstup - kulový kohout s výstupem na hadici 1" (25mm)
propojení mezi čerpadlem a rozvodem - výstup na hadici 1" (25mm)
zpětná klapka - ano

kabeláž:
kabel mezi solárním panelem a regulátorem - 5 metrů, ukončené solárními konektory
kabel 230V mezi tlakovým spínačem a měničem - 1,5 metrů, ukončený zásuvkou
kabel ovládací mezi tlakovým spínačem a měničem - 1,5 metrů, ukončený konektorem
kabel mezi solárním regulátorem a akumulátorem - 2 metry, ukončený oky
kabel mezi měničem napětí a akumulátorem - 0,5 metru

závěsná šňůra pro čerpadlo - ano

pracovní teplota -20° až +70°C
pracovní vlhkost - 0% až 90%RH (nekondenzační)
skladovací teplota - 0° až +45°C
váha celková - 59 000 gramů
RoHS

Parametry

napětí (pracovní)

230 V/ 12 V

napětí druh

DC stejnosměrné

napětí druh (výstup)

AC střídavé

regulace

PWM

připojení

kabel s vidlicí

připojení (2)

kabel s konektory

montáž

na plochu

materiál

PVC

materiál (2)

sklo/ kov

čidlo typ

tlak

tlak

0,20 MPa - 0,35 MPa

čerpadlo výkon

do 25 l/ min

čerpadlo výtlak

86 m

kapacita akumulátoru

100 Ah

solární panel výkon

100 W

další vlastnost

tlaková nádoba 25 litrů

další vlastnost (2)

tlakový spínač

teplota pracovní

-40 °C - +85 °C

vlhkost pracovní

0 %RH - 90 %RH

celková váha

59 000 g

délka

1 000 mm

šířka

670 mm

výška

500 mm
