SO126 - 300W solární systém 230V + 12V + 5V USB + LED osvětlení

SO126, 300W solární systém 230V + 12V + 5V USB + LED osvětlení
Kompletní solární systém pro napájení 12V a 5V (USB) spotřebičů a osvětlení (bez akumulátoru). Sada je soběstačná, určená pro ostrovní provoz také off - grid, nemusí být napojená na distribuční síť. Solární panely vyrábí elektrickou energii přeměnou přímo ze slunečního světla (více info na Wikipedia.cz). 3x solární panel, vyrobený z krystalického křemíku s maximálním výkonem 100W (5,82A). Pulzní digitální nabíječka se postará o správné napětí v akumulátoru, nehrozí tedy přebití i při největším osvětlení sluníčka nebo naopak vybíjení akumulátoru v noci. Udržování akumulátorů v připraveném a dobrém technickém stavu, neztrácí svojí kapacitu vlivem samo vybíjení. Na regulátoru lze zjistit všechny důležité informace, nebo měnit přednastavené parametry, zobrazení na LCD displeji, integrované ochrany. Solární systém nabíjí všechny 12V olověné akumulátory s tekutým, nebo gelovým elektrolytem. O osvětlení se starají tři 12V LED žárovky E27 o výkonu 3W (360lm.) včetně objímky. Ovládání osvětlení včetně plynulé regulace svitu zajišťuje regulátor s vypínačem na kabelu, pro každé osvětlení vlastní vypínač s regulací. Pro výrobu 230V slouží měnič napětí, zvládne napájení spotřebičů až do zátěže 300W s krátkodobým přetížením (50%) až do 450W. Konstrukce měniče vyrábí napětí s naprosto čistou sinusovkou, je tedy stejné jako v každé zásuvce u Vás doma. Měnič napětí na 230V je ovládán vypínačem. Pro všechny 12V spotřebiče je instalována auto zásuvka (CL). Pro 5V spotřebiče je k dispozici USB adaptér. Solární systém je schopný na nabitý akumulátor napájet osvětlení a nabíjet např. chytrý telefon, tablet, notebook (podle velikosti akumulátoru). Akumulátor můžete nabít i externím napětím např. ze zásuvky (15V/ 30A DC). Kabel s konektory pro připojení ke svítidlu 5 metrů. Solární panely jsou spolu sériově propojené, kabel s konektorem od solárního panelu 5 metrů. Celé zařízení je chráněné pojistkou. Dlouhodobý a bezchybný provoz i za extrémních podmínek. Celoročně, bez dalších nákladů.

použití solární sady:
- napájení spotřebičů 230V, 12V, 5V (USB)
- nabíjení a udržování 12V akumulátoru v připraveném stavu
- outdoor, cestování, chataření, rybaření, chovatelství, pohostinství, stánky, expedice, věda, výzkum...
- solární nabíjení nouzového osvětlení, alarmu, poplašného zařízení...
- solární nabíječka karavanu, obytného vozu, automobilu, lodě 4 kolky, motorky...
- krmení nebo napájení zvířat, odčerpávání tekutin, cirkulace vzduchu...

montáž solárního systému:
solární fotovoltaický panel s nabíječkou může být umístěn v interiéru nebo díky dostatečnému krytí ve venkovním prostředí, plocha panelu by měla být vystavena nejlépe na jižní stranu, kvůli největší možné intenzitě slunečního záření, ideální sklon pod jakým dopadá světlo na solární panel je v našich podmínkách 35°, solární panel dosáhne svého maximálního výkonu při slunečném počasí,

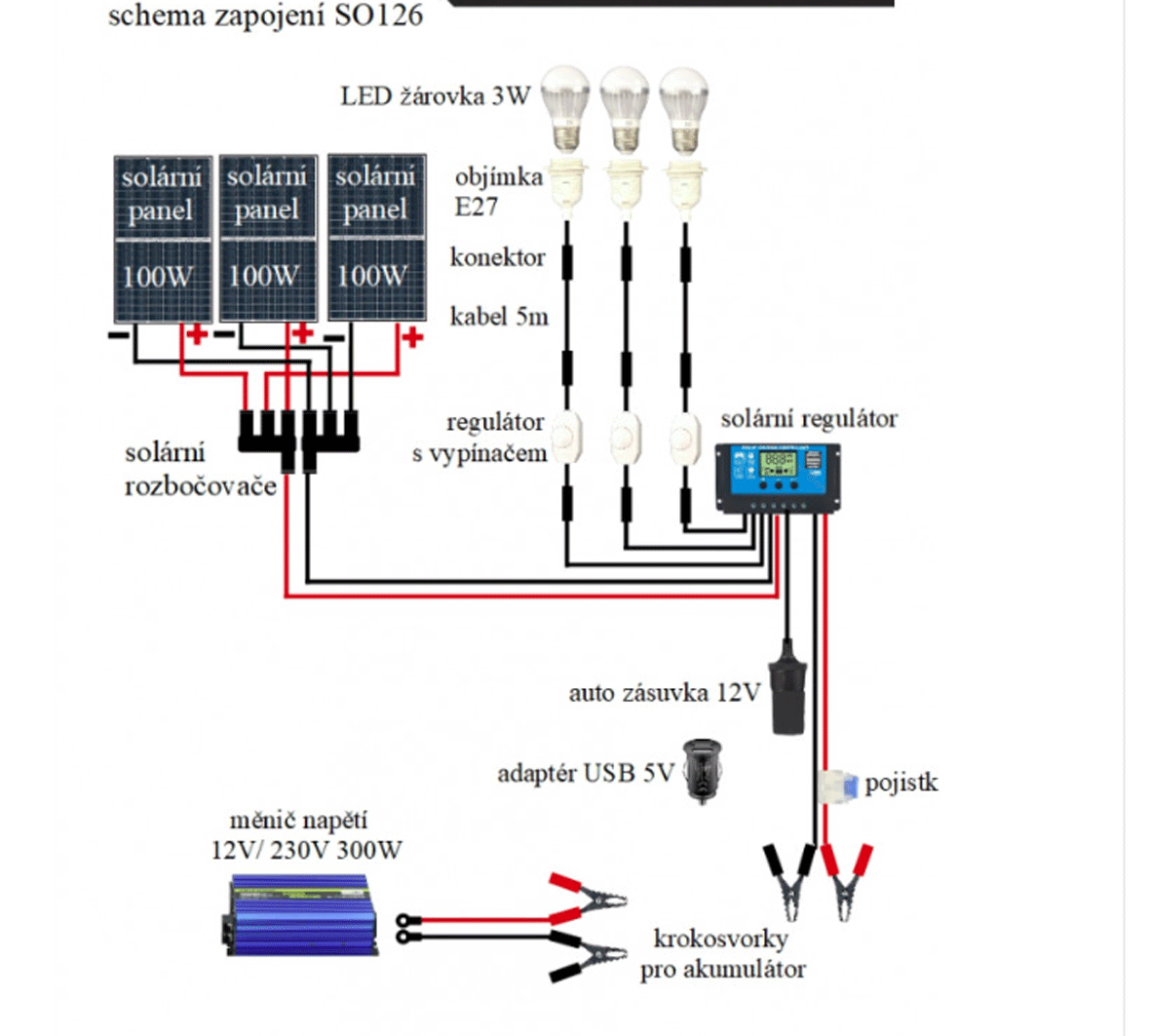

schéma zapojení solárního systému:
schéma zapojení solárního fotovoltaického systému najdete ve fotogalerii produktu

na Vaše přání dodáme i jiné varianty, napište nám prosím:
- úprava kabeláže




technické údaje solární sady SO126:
akumulátory napětí - 12V
nabíjecí výkon - maximálně 300W (17,46A)

solární regulátor:
regulace nabíjení - elektronická pulzní nabíječka PWM
zobrazení - LCD displej
zobrazení - napětí baterie a solárních panelů (V), chyby...
ovládací tlačítko - 3x
ochrana vstup z akumulátoru - přepětí, podpětí
ochrana výstup chráněný z regulátoru- nadproudová (pojistka 10A), podpětí
ochrana vstup ze solárních panelů - přepětí
druhy akumulátorů - tekutý elektrolyt (startovací)/ gelové (VRLA, GEL, AGM)
volba druhu akumulátoru - ano

solární panel:
počet panelů - 3x
typ článku - krystalický křemík
výkon - maximálně 100W (5,82A)
velikost - délka 1000, šířka 670, výška 35mm (velikost panelů se může mírně lišit)
rám - dural
ochrana - krycí sklo
možnost přichycení - otvory na rámu
propojení - paralelní
pracovní teplota -40° až +85°C
krytí - IP65

3x objímka pro žárovku:
montáž - stropní
objímka svítidla - E27
vnější závit - ano
připojení - kabel ukončený konektorem 0,1 metru

3x LED žárovka:
patice - E27
příkon - 3W
počet LED diod - 6 LED
světelný tok - 360 lumenů
životnost - cca. 35 000 hodin
úhel vyzařování - cca. 180°
barva světla - teplá bílá
teplota chromatičnosti - 2700K až 3500K
pracovní teplota -20° až +80°C
velikost - průměr 58, délka 106mm (včetně patice)

vypínač pro osvětlení:
vypínač - zapnutí, vypnutí a plynulá změna intenzity jasu
připojení - kabel ukončený konektory 0,15 metru

měnič napětí:
výstupní napětí - 230V AC, +- 4%, 50Hz, +- 2Hz
zátěž - maximálně 300W (krátkodobě 450W)
typ výstupního napětí - čistá sinusovka
typ zátěže (spotřebiče) - kapacitní, indukční, odporová
spotřeba (naprázdno) - cca. 8,2W
indikace - LED diody (zelená v provozu, červená chyba)
indikace - akustická
ochrana - proti přetížení, přepětí, výstupního napětí 230V, vybití akumulátoru, přepólování (pojistka)
nízké napětí akumulátoru - signalizace 11V +-0,3V
nízké napětí akumulátoru - odpojení 10,5V +-0,3V
účinnost při plném zatížení - 84% až 94%
chlazení - nucené

zásuvka 12V:
auto zásuvka - CL 12V
maximální zátěž - 180W (15A) odporových

adaptér USB 5V:
adaptér - 12V DC do auto zásuvky
typ zásuvky - USB
výstupní napětí - 5V
maximální výkon - 5W (1A)
ochrana - proti zkratu a přetížení
velikost - průměr 14, délka 55mm

kabeláž:
1x kabel mezi solárními panely a solárním regulátorem - délka 5 metrů, ukončené solárními konektory
3x kabel mezi solárním regulátorem a osvětlením - délka 5 metrů, ukončené konektory
1x kabel mezi solárním regulátorem a akumulátorem - délka 0,3 metru, ukončené krokosvorkami
1x kabel mezi akumulátorem a měničem napětí - délka 0,6 metru, ukončené krokosvorkami
2x solární rozbočovač

pracovní teplota -20° až +70°C
pracovní vlhkost - 0% až 90%RH (nekondenzační)
skladovací teplota - 0° až +45°C
váha celková - 28100 gramů
RoHS

Parametry

napětí (pracovní)

12 V

napětí (výstup)

5 V (USB)/ 12 V/ 230 V

napětí druh

DC stejnosměrné

napětí druh (výstup)

AC střídavé/ DC stejnosměrné

regulace

PWM

připojení

kabel s krokosvorkami

připojení (2)

kabel s konektory

zásuvka

2x 5 V (USB)/ 1x 12 V/ 1x 230 V

montáž

na plochu

materiál

PVC

materiál (2)

sklo/ kov

solární panel výkon

300 W (3x 100 W)

další vlastnost

LED osvětlení

teplota pracovní

-40 °C - +85 °C

vlhkost pracovní

0 %RH - 90 %RH

celková váha

28 100 g

délka

1 000 mm

šířka

670 mm

výška

200 mm
